CE-Kennzeichnung: Ja
Produktbeschreibung
SUNSHARE Ray Balkonkraftwerk Komplettset - 600W oder 800W Solarleistung für Betonbalkone
Wählen Sie Ihr SUNSHARE Ray Komplettsystem passend zu Ihrer Balkonfläche und Ihrem Energiebedarf. Je nach Variante kombiniert das Set drei oder vier SUNSHARE Ray Solarmodule mit jeweils 200 W Leistung zu einer Gesamtleistung von 600W oder 800W.
Zusammen mit dem SUNSHARE Smart Mikro-Wechselrichter, den passenden Beton-Balkonhalterungen und dem 5 m Anschlusskabel entsteht eine durchdachte Komplettlösung für die eigene Solarstromerzeugung auf Betonbalkonen, Betonbrüstungen und geschlossenen Balkonwänden.
Die bohrfreie Montage sorgt für eine saubere Befestigung ohne Eingriff in die Bausubstanz, während der Mikro-Wechselrichter per Plug-&-Play angeschlossen und per App überwacht werden kann. So lässt sich vorhandene Balkonfläche einfach nutzen, um eigenen Solarstrom im Alltag zu erzeugen.

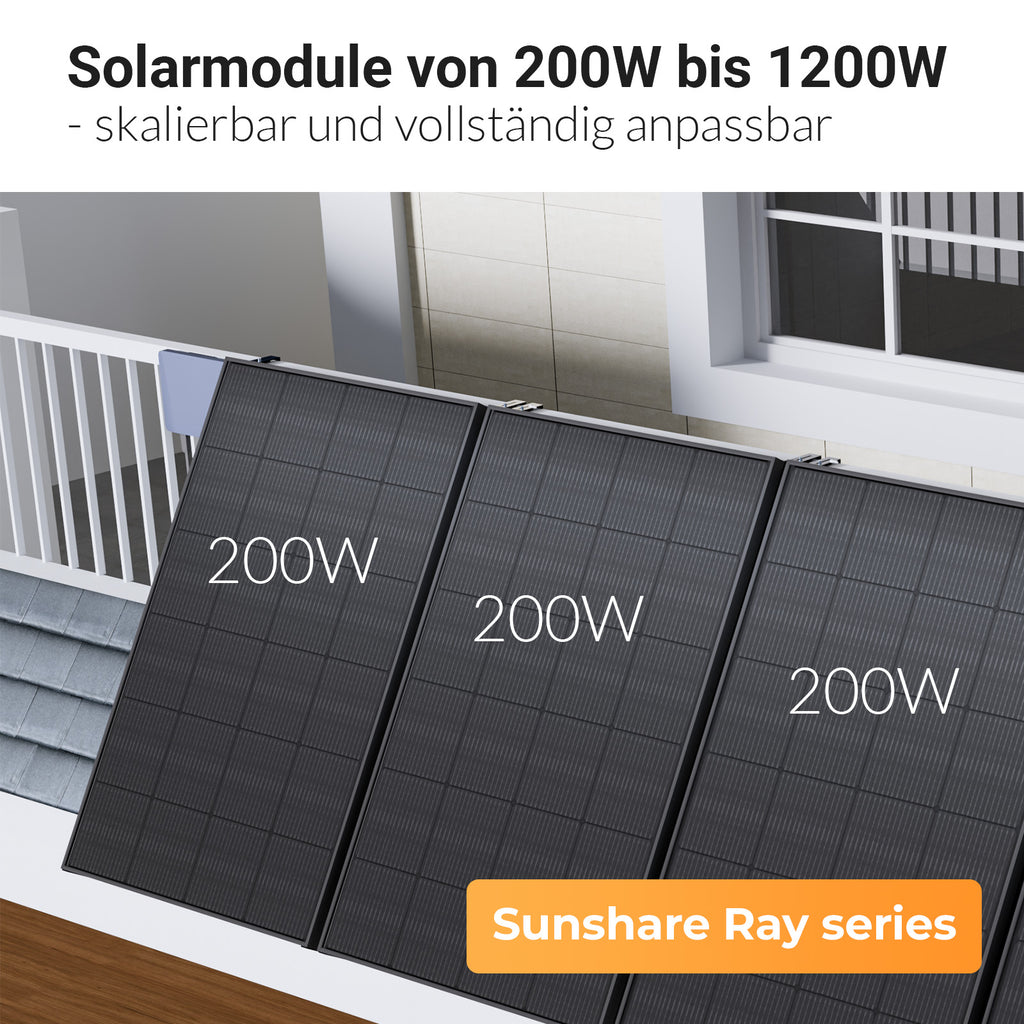

Ideal für alle, die mit einem kompakten Balkonkraftwerk starten und ihr SUNSHARE Ray System bei wachsendem Energiebedarf flexibel bis auf 1.200 W erweitern möchten.
SUNSHARE Ray 200 W Modul - schlank, leicht und flexibel erweiterbar
Mit den SUNSHARE Ray 200 W Modulen lässt sich Solarleistung auch auf begrenztem Raum effizient nutzen. Das schmale Format ermöglicht eine platzsparende Montage nebeneinander oder in einer U-Anordnung entlang von Front- und Seitenflächen - ideal für Balkone, Terrassen und Flächen mit eingeschränktem Platzangebot.
Je nach gewählter Variante startet dieses Komplettset mit 600 Wp oder 800 Wp Gesamtleistung. Innerhalb des SUNSHARE Ray Systems ist eine Erweiterung bis auf 1.200 W möglich, sodass die Anlage flexibel an wachsenden Energiebedarf oder zusätzliche Montagefläche angepasst werden kann.

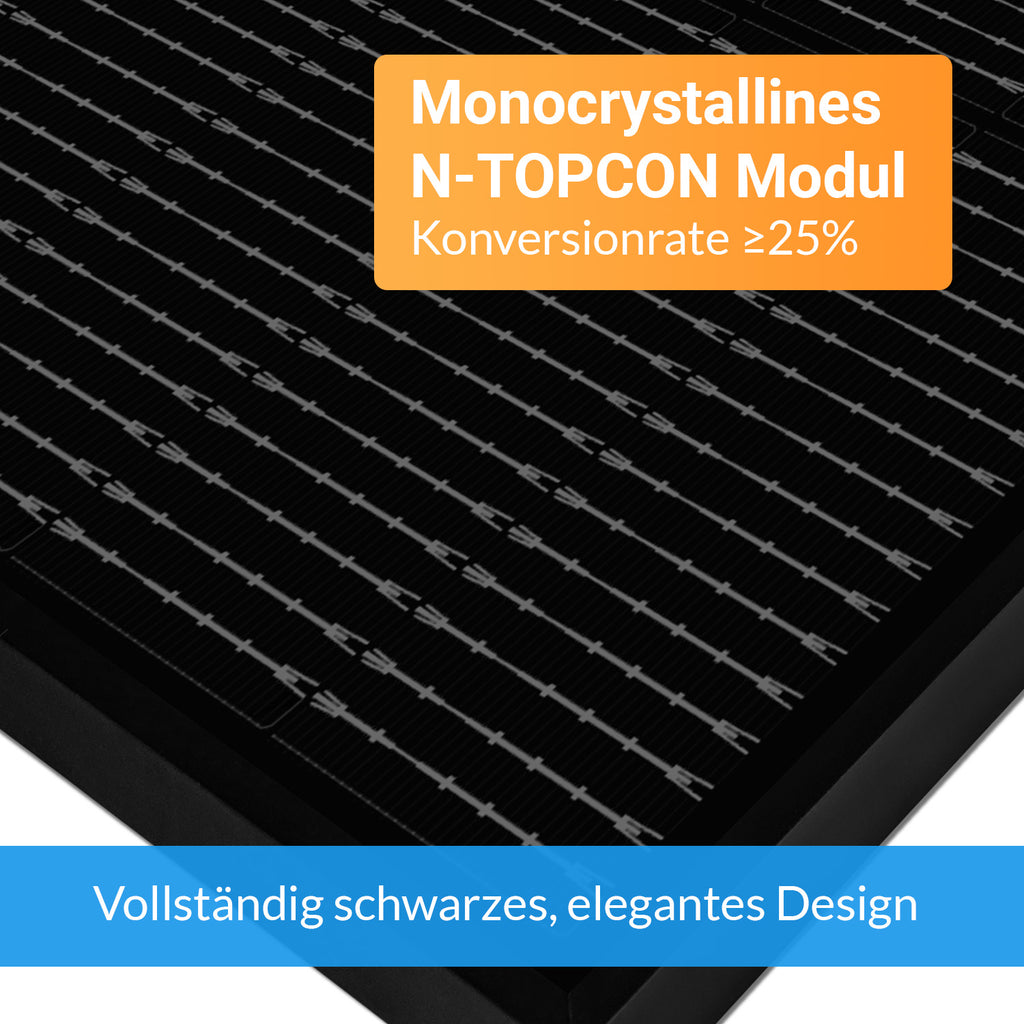

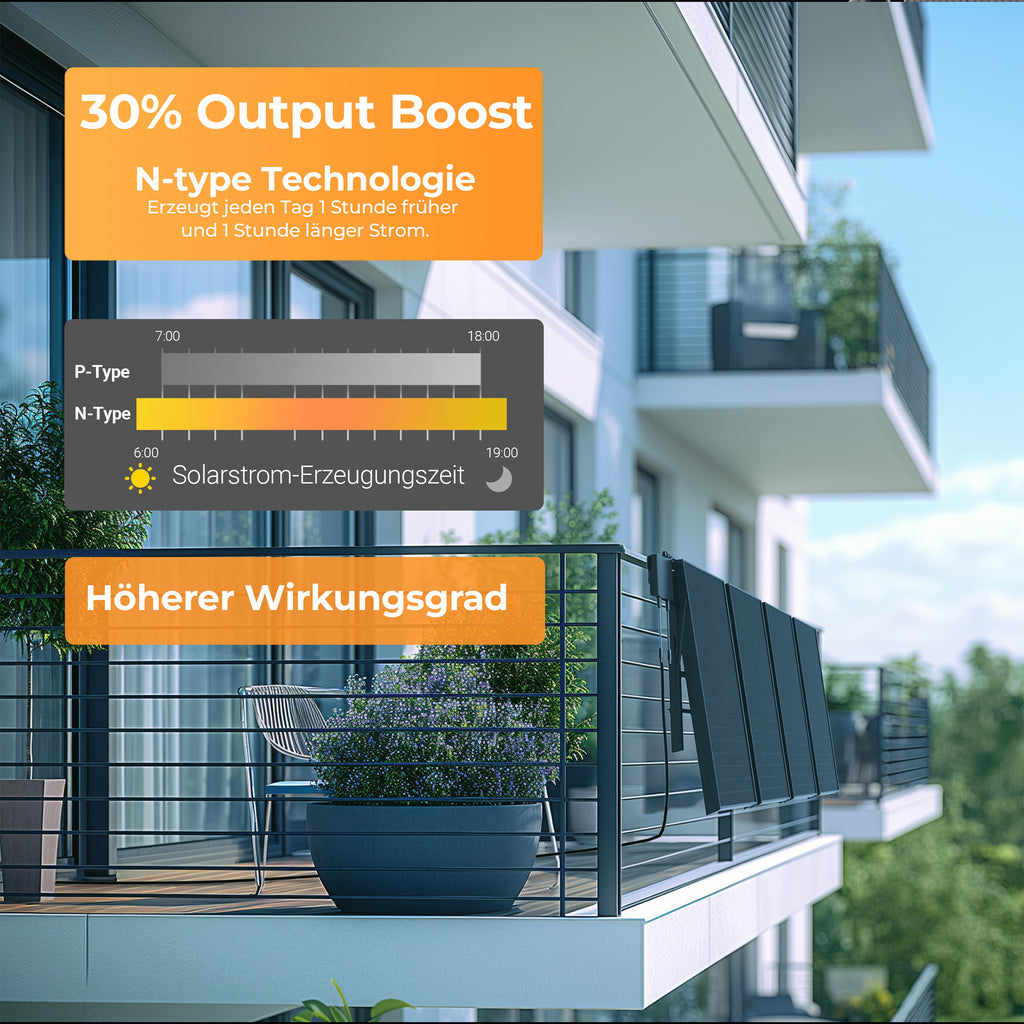

Für eine hohe Energieausbeute sorgen monokristalline N-Typ-TOPCon-Zellen mit einem Zellwirkungsgrad von ≥ 25 %. Gleichzeitig bleiben die Module mit nur 7,5 kg Gewicht und den Maßen 1236 x 766 x 30 mm leicht zu handhaben, auszurichten und zu montieren.
Robustes Frontglas, ein stabiler Aluminiumrahmen und die schwarze Rückwand schützen die Solarzellen vor Witterungseinflüssen und sorgen für ein langlebiges, optisch einheitliches Erscheinungsbild am Balkon.
SUNSHARE Smart Mikro-Wechselrichter - Plug & Play mit App-Überwachung
Der SUNSHARE Smart Mikro-Wechselrichter ergänzt das Ray Komplettset als zentrale Schnittstelle zwischen Solarmodulen und Hausstromnetz. Er wandelt den erzeugten Solarstrom um und ermöglicht eine einfache Nutzung im Alltag - passend für Balkonkraftwerke mit bis zu 800 W Einspeiseleistung.
Mit einer empfohlenen maximalen PV-Leistung von 1.200 Wp ist der Wechselrichter auf das erweiterbare SUNSHARE Ray System abgestimmt. Die präzise MPPT-Tracking-Genauigkeit von 99,5 % unterstützt eine effiziente Leistungsaufnahme der angeschlossenen Module.
Die Einrichtung erfolgt unkompliziert nach dem Plug-&-Play-Prinzip: anschließen, per WLAN verbinden und die Stromerzeugung des Balkonkraftwerks per App in Echtzeit überwachen. Eine LED-Statusanzeige informiert direkt am Gerät über Betriebszustand, Verbindung und mögliche Fehler.
Für einen sicheren Betrieb verfügt der Mikro-Wechselrichter über integrierte Schutzfunktionen wie Überspannungs- und Unterspannungsschutz, Überfrequenz- und Unterfrequenzschutz sowie Überlastschutz. Die Netzanschluss-Konformität nach VDE-AR-N 4105 ermöglicht den Betrieb an deutschen Hausstromnetzen bis 800 W Einspeiseleistung.
Das wetterfeste Gehäuse mit Schutzart IP66 / IP67 erlaubt die Montage im Außenbereich. Dank passiver Kühlung über das Gehäuse arbeitet der Wechselrichter ohne Lüfter und ohne zusätzliche Geräuschentwicklung.

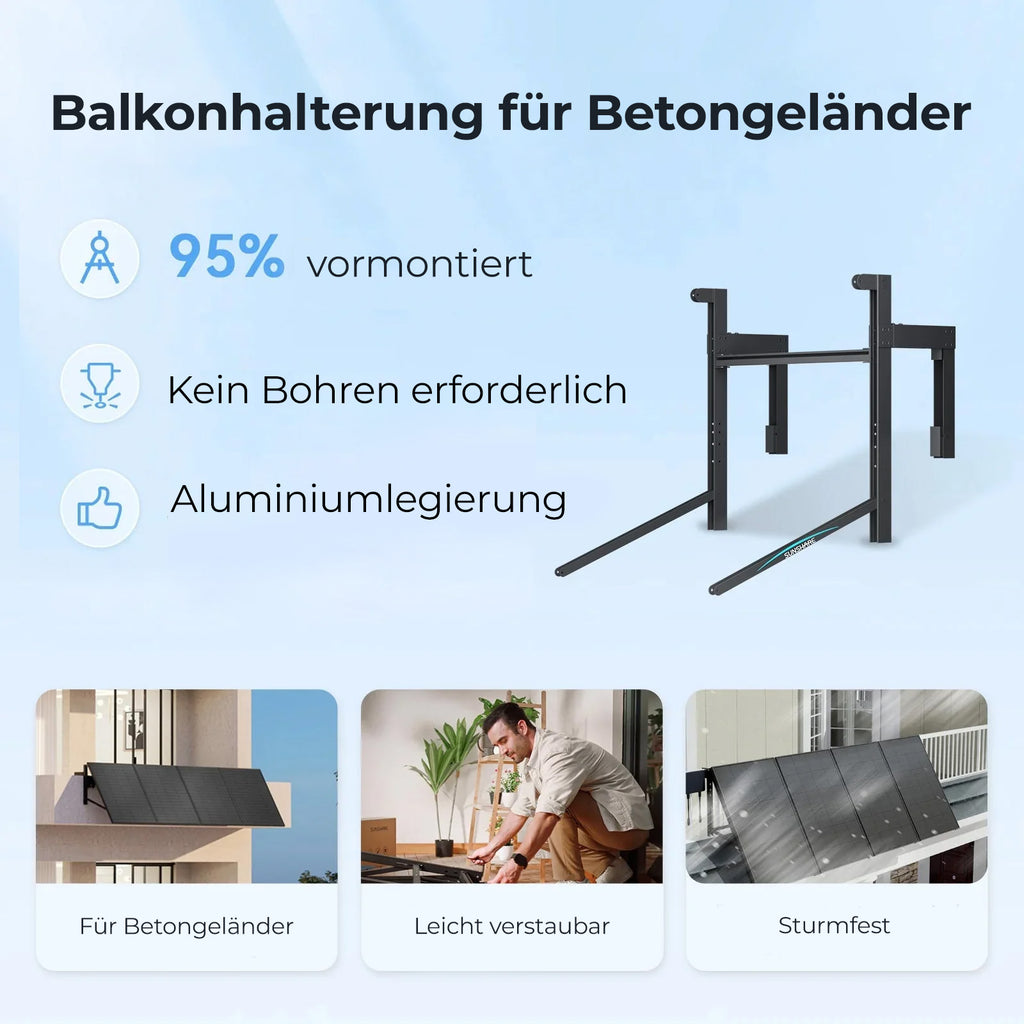

SUNSHARE Beton-Balkonhalterungen für Ray 200 W Module
Für Betonbalkone mit Betonbrüstung oder geschlossene Balkonwände sind die passenden SUNSHARE Ray Beton-Balkonhalterungen bereits im Set enthalten. Sie wurden speziell für die sichere Befestigung der Ray 200 W Solarmodule entwickelt und bieten eine stabile, langlebige und optisch saubere Montagelösung.
Dank der bohrfreien Klemm-/Aufhängungslösung bleibt die Bausubstanz unberührt. Das ist besonders praktisch für Mietwohnungen, Eigentumswohnungen und alle Balkone, bei denen eine saubere Montage ohne dauerhafte Eingriffe gefragt ist.
Die Halterungen sind zu 95 % vormontiert und dadurch besonders montagefreundlich. Der gewünschte Neigungswinkel kann stufenweise auf 10°, 20°, 25° oder 30° eingestellt werden, um die Module passend zur Sonne auszurichten.
Mit einer Belastbarkeit von 2400 Pa und einer hochwertigen 6063-T6 Aluminiumlegierung sind die Halterungen für anspruchsvolle Außenbedingungen ausgelegt. Die schwarze Ausführung harmoniert optisch mit den SUNSHARE Ray Solarmodulen und sorgt für ein einheitliches Gesamtbild am Balkon.
Lieferumfang

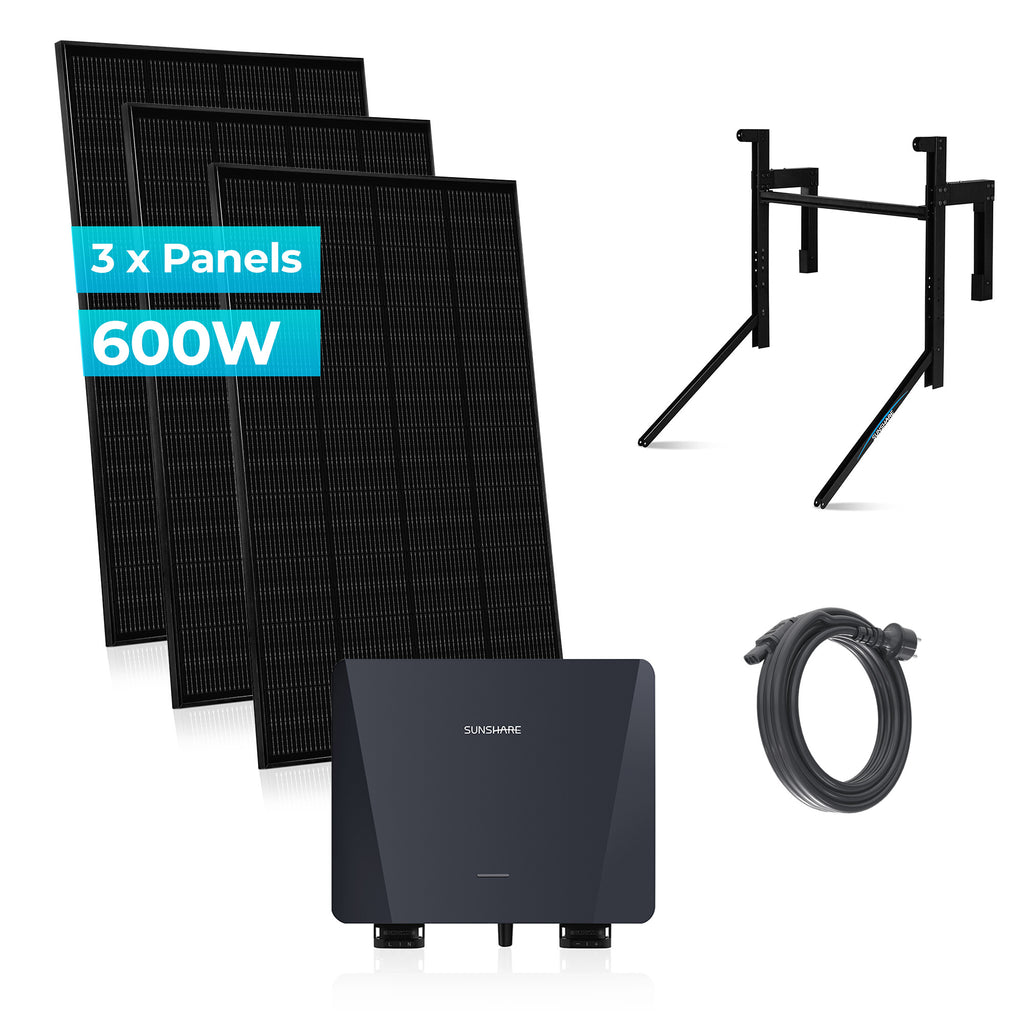

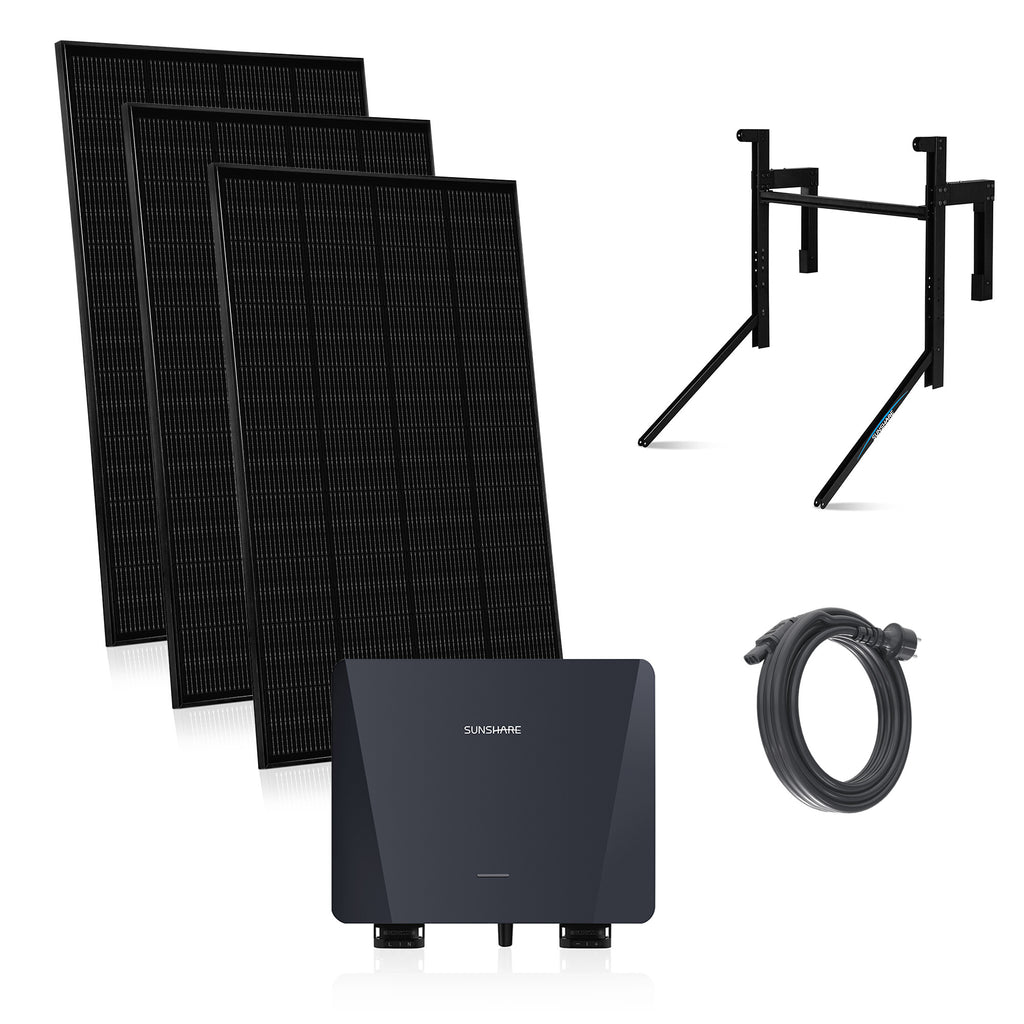

Variante 600 W
3 x SUNSHARE Ray 200 W Solarmodul
3 x SUNSHARE Beton-Balkonhalterung für Ray 200 W Solarmodul
1 x SUNSHARE Smart Mikro-Wechselrichter 800 W
1 x 5 m Anschlusskabel

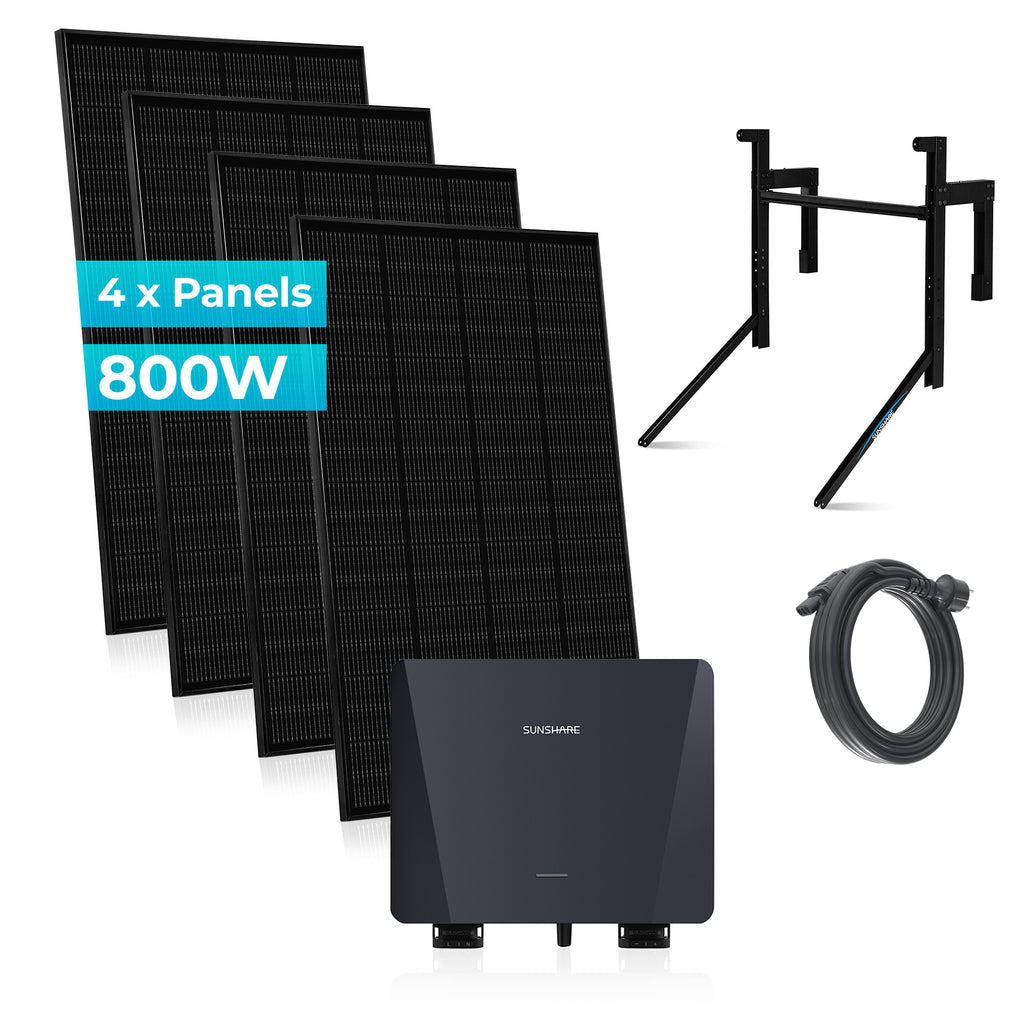

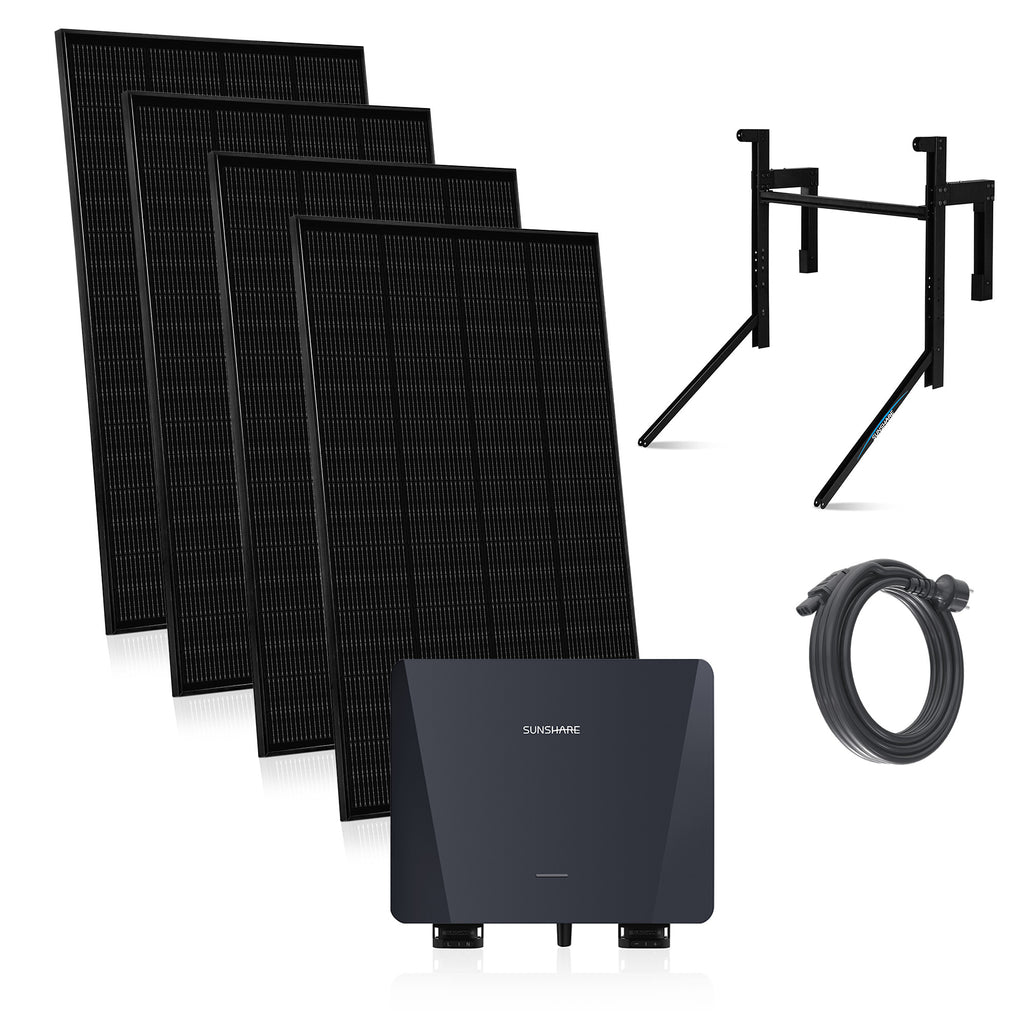

Variante 800 W
4 x SUNSHARE Ray 200 W Solarmodul
4 x SUNSHARE Beton-Balkonhalterung für Ray 200 W Solarmodul
1 x SUNSHARE Smart Mikro-Wechselrichter 800 W
1 x 5 m Anschlusskabel
Technische Daten
SUNSHARE Ray 200 W Solarmodul - Technische Daten
| Eigenschaften | |
|---|---|
| Maximale Leistung | 200 W - je Modul bei wolkenfreier & direkter Sonneneinstrahlung. |
| Leistungstoleranz | ± 5% - Gibt an, wie stark die tatsächliche Leistung vom Nennwert abweichen darf. Das Modul liefert mindestens 194 W, meist aber mehr. |
| Zellwirkungsgrad | ≥ 25% - Anteil der Sonnenenergie, der in elektrische Energie umgewandelt wird. |
| Temperaturwerte | |
| Nenn-Betriebstemperatur | 45 °C ± 2 °C - Typische Zelltemperatur im Inneren des Panels im Betrieb bei 20 °C Außentemperatur und voller Sonneneinstrahlung. |
| Betriebstemperatur | -40 °C bis +85 °C - Temperaturspanne, in der das Modul ohne Leistungsverlust betrieben werden kann. |
| System-Integrations-Charakteristik | |
| Maximale Systemspannung | 1000 V - Die höchste zulässige DC-Gesamtspannung des gesamten PV-Strings, an dem das Modul betrieben werden darf. |
| Mechanische Belastbarkeit | 2400 Pa - Widerstandsfähigkeit gegen Winddruck oder Schneelast; entspricht ca. 244 kg/m². |
| Hagelschlag-Test | 25 mm Hagelkugel bei 23 m/s - Bestätigt die Stoßfestigkeit des Glases gegen Hagelschlag - übertrifft normale Witterungsanforderungen. |
| Mechanische Eigenschaften | |

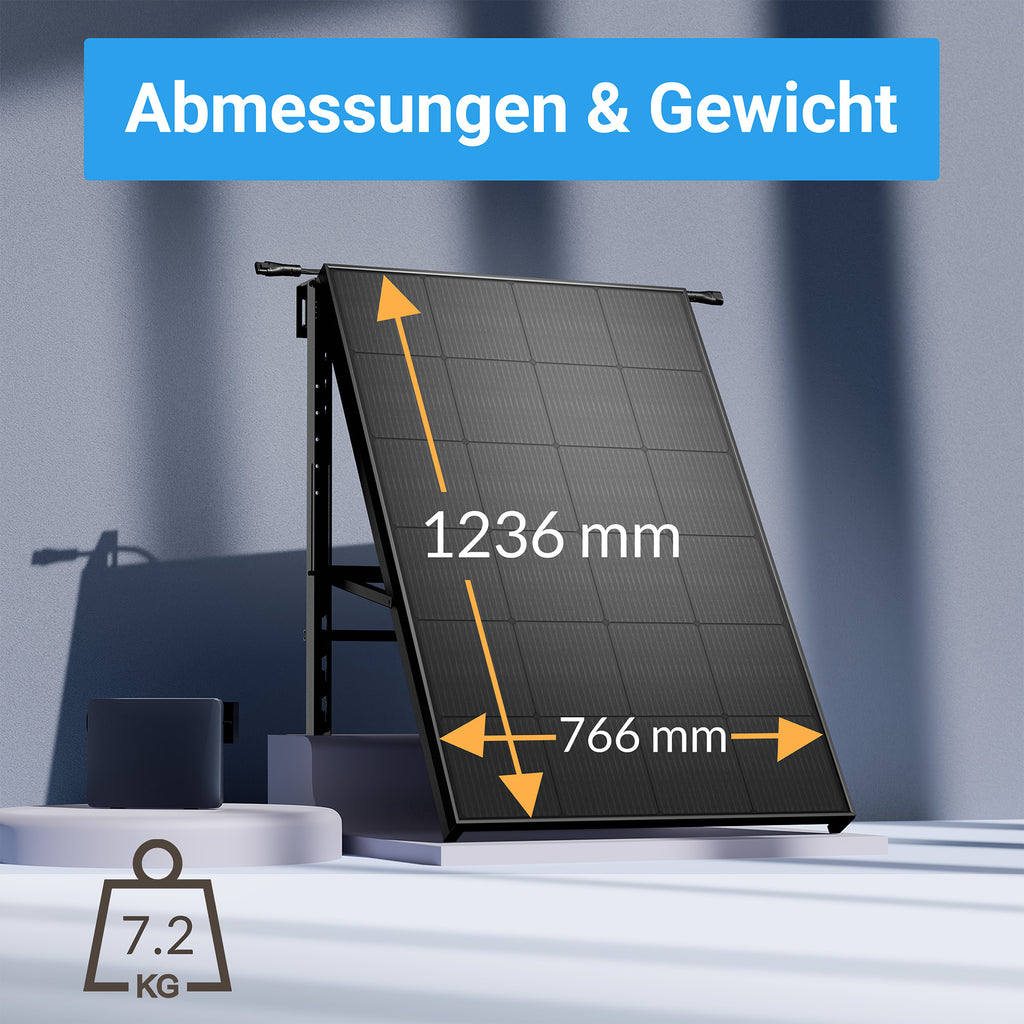

| Maße (H x B x T) | 1236 x 766 x 30 mm - Schlank und leicht. Geeignet für Flächen mit geringem Platz. |

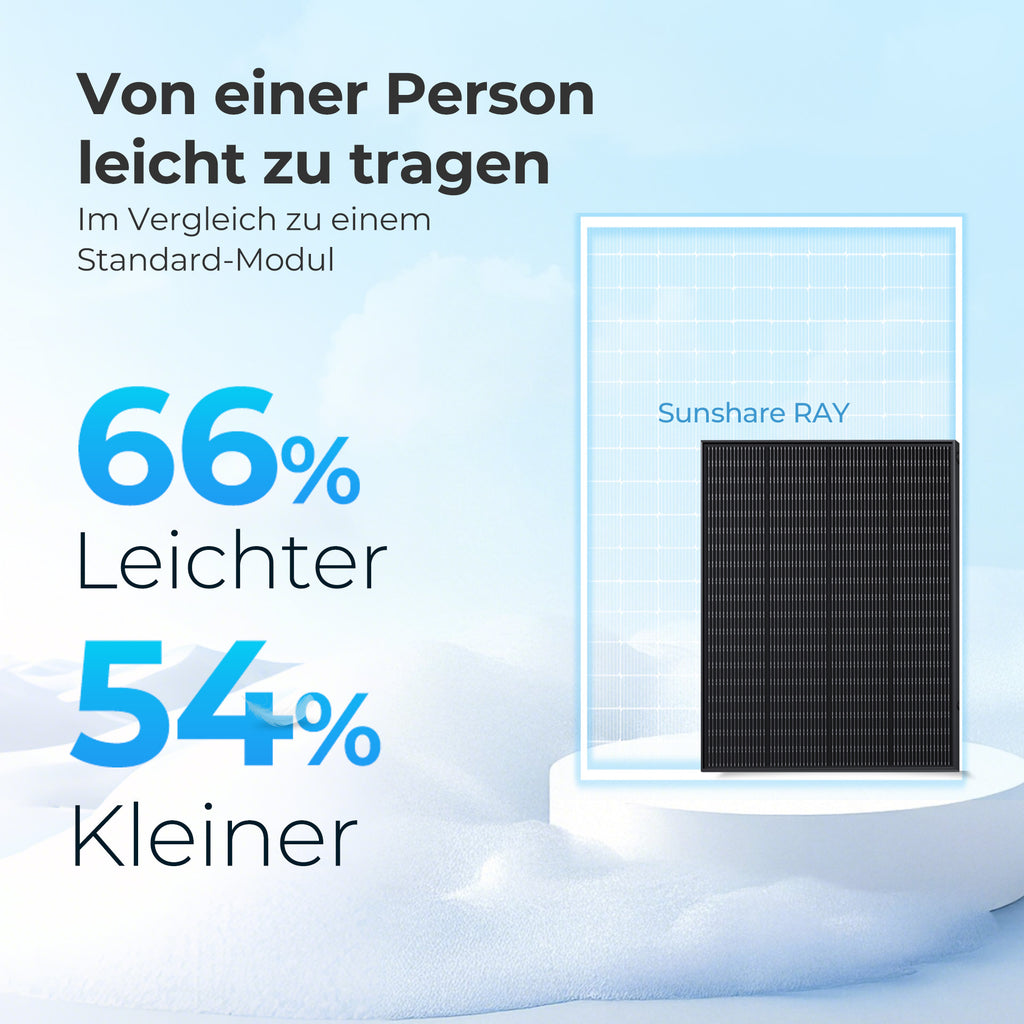

| Gewicht | 7,50 kg - Sehr leichtes Design verglichen mit herkömmlichen PV-Modulen mit ca. 20 kg - erleichtert Transport, Handhabung und Montage. |
| Frontglas | 1,6 mm hochdurchlässiges geprägtes Glas - Schützt die Solarzellen vor Witterungseinflüssen und bietet hohe Lichtdurchlässigkeit für maximale Energieausbeute. |
| Zellentyp | Monokristalliner N-Typ Topcon |
| Rückwand | Schwarz - Schwarze Backsheet-Ausführung für ein einheitliches Moduldesign. |
| Modulrahmen | Aluminiumlegierung - Korrosionsbeständiger Rahmen für stabile, langlebige Modulstruktur bei geringem Gewicht. |
SUNSHARE Smart Mikro-Wechselrichter - Technische Daten
| Eingang (DC) | |
|---|---|
| Empfohlene maximale PV-Leistung | 1200 Wp - Gesamtleistung, womit der Wechselrichter im optimalen Wirkungsgradbereich arbeitet. |
| MPPT-Tracking-Genauigkeit | 99,5 % - Gibt an, wie präzise der ideale Arbeitspunkt der Module erreicht wird. |
| Maximale Leerlaufspannung (Voc) | 60 V - Die höchste Spannung, die die PV-Module im Leerlauf liefern dürfen. |
| MPPT-Spannungsbereich | 22 V - 55 V - Liegt die Modulspannung in diesem Bereich, wird die maximale Leistung abgerufen. |
| Maximaler Eingangsstrom pro PV-Eingang | 30 A - Höchster Strom, den der Wechselrichter vom Solarmodul aufnehmen kann. |
| Ausgang (AC) | |
| Nenn-Ausgangsleistung | 800 W - Maximale kurzzeitige Ausgangsleistung, die der Wechselrichter liefern kann. |
| Nenn-Netzspannung | 230 V - Dauerleistung, die kontinuierlich abgegeben werden kann, ohne Überhitzung oder Leistungsverlust. |
| Nennfrequenz | 50 Hz - Übliche Netzfrequenz in Europa. |
| Systemspezifikationen | |
| Eigenverbrauch bei Nacht | 500 mW - Stromverbrauch des Wechselrichters im Standby-Modus. |
| Überspannungs-/Unterspannungsschutz | Ja - Schaltet das Gerät bei zu hoher oder zu niedriger Netzspannung automatisch ab. |
| Überfrequenz-/Unterfrequenzschutz | Ja - Trennt das Gerät bei abweichender Netzfrequenz zum Schutz der Stromversorgung. |
| Überlastschutz | Ja - Erkennt dauerhafte Überlast und reduziert oder stoppt die Einspeisung. |
| Schutzart | IP 66 / IP 67 - Staubdicht und gegen starkes Strahlwasser geschützt. |
| Betriebs- & Umgebungstemperaturbereich | -40 °C bis +65 °C - Temperaturbereich, in dem das Gerät sicher betrieben oder gelagert werden kann. |
| Anzeigeelemente | LED-Statusanzeige - Zeigt Betriebszustände, Fehler und Kommunikationsstatus an. |
| Kommunikation (Wi-Fi) | 2,4 GHz, IEEE 802.11 b/g/n |
| Allgemeine Daten | |
| Montageort | Wechselrichter kann im Freien montiert werden; spritzwasser- und wetterfest. |
| Produktsicherheitsnormen | IEC/EN 62109-1 und IEC/EN 62109-2 - Internationale Sicherheitsstandards für Photovoltaik-Wechselrichter. |
| Netzanschluss-Konformität | VDE-AR-N 4105 - Zulassung für den Betrieb an deutschen Hausstromnetzen bis 800 W Einspeiseleistung. |
| Isolationsdesign | Hochfrequenz-Transformatoren - Elektrische Trennung zwischen DC- und AC-Seite, erhöht Sicherheit. |
| Kühlung | Wärmeabfuhr erfolgt passiv über das Gehäuse - kein Lüfter, keine Geräuschentwicklung. |
| Abmessungen (B x H x T) | 242 x 200 x 33 mm - Kompakte Baugröße für einfache Montage hinter Modulen oder an der Wand. |
| Gewicht | 3 kg - Geringes Gewicht für einfache Handhabung bei Installation. |
| Verpackungsgewicht | 5,64 kg |
SUNSHARE Ray Beton-Balkonhalterung - Technische Daten
| Mechanische Eigenschaften | |
|---|---|
| Anwendungsbereiche | Betonbalkone mit Betonbrüstungen - entwickelt für hohe Stabilität speziell für Balkone mit Betonbrüstung. |
| Montageart | Bohrfreie Klemm-/Aufhängungslösung - sichere Montage ohne Eingriff in die Bausubstanz. |
| Einstellwinkel | 10° bis 30° - vor der Montage stufenweise anpassbar für die optimale Sonnenausrichtung. |
| Belastbarkeit | 2400 Pa - ausgelegt für hohe Windlasten und anspruchsvolle Außenbedingungen, optimal für Sturmbedingungen der Windlastzone 4. |
| Materialtyp | 6063-T6 Aluminiumlegierung - hochwertige, rostfreie Legierung; ausgelegt auf Robustheit und Langlebigkeit. |
| Eigenschaften | |
| Farbe | Schwarz - harmoniert mit den schwarzen Rahmen der SUNSHARE Ray Solarpanels. |
| Gewicht | ≤ 5 kg - geringes Gewicht für einfache Handhabung und schnelle Installation. |
| Versandgewicht | ± 5,5 kg Einzelpaket. |
Gemäß §12 Abs. 3 UStG wird dieses Produkt mit 0 % MwSt ausgewiesen (für private Endnutzer in DE).
